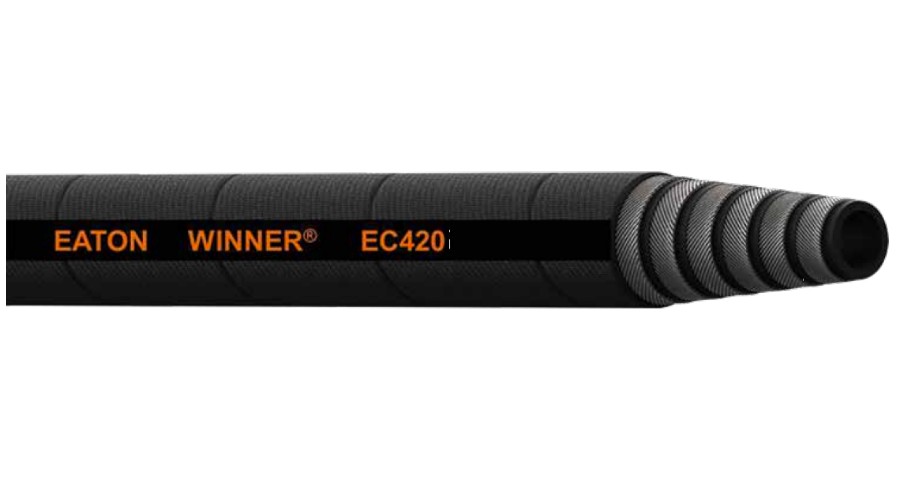

EC420 Standard рукав Eaton WINNER R13
Рукав класса STANDART EATON WINNER EC420 для гидравлических систем с высоким давлением. Соответствует стандарту SAE 100R13. Одобрен MSHA.
Рукав класса STANDART EATON WINNER EC420 для гидравлических систем с высоким давлением. Соответствует стандарту SAE 100R13. Одобрен MSHA.
ВНУТРЕННИЙ СЛОЙ — Синтетический каучук
АРМИРОВАНИЕ — DN 19-25 четыре стальных спирали, DN 32-51 шесть стальных спиралей
НАРУЖНЫЙ СЛОЙ — синтетическая резина стойкая к абразивному износу.
РАБОЧАЯ ТЕМПЕРАТУРА — DN 25 -40°C +100°C, остальные диаметры -40°C +121°C
| Артикул, каталожный номер EATON | Внутренний диаметр в мм | Внутренний диаметр в дюймах | Наружный диаметр в мм | Рабочее давление, bar | Разрывное давление, bar | Минимальный радиус изгиба в мм | Вес, кг/м |
|---|---|---|---|---|---|---|---|
| EC420-12 | 19.0 | 0.75 | 33.2 | 350 | 1400 | 240 | 1.54 |
| EC420-16 | 25.4 | 1.00 | 39.9 | 350 | 1400 | 300 | 2.01 |
| EC420-20 | 31.8 | 1.25 | 51.3 | 350 | 1400 | 420 | 3.78 |
| EC420-24 | 38.1 | 1.50 | 58.8 | 350 | 1400 | 500 | 4.73 |
| EC420-32 | 50.8 | 2.00 | 72.7 | 350 | 1400 | 630 | 7.26 |
